小型炸藥庫的防雷設計意見

摘要：本文通過實例，結合目前國內領先的防雷技術就小型炸藥庫（民爆倉庫）的雷電防護做出全面解析；通過本文可了解炸藥庫面臨的雷電風險，將理論運用到實際，對炸藥庫實施全面的防雷保護措施。


關鍵詞：炸藥庫 防雷技術 直擊雷 靜電防護 接地電阻


前 言

        隨著國家經濟的不斷發展，基礎建設高歌猛進。為更好的為基礎建設提供爆破服務，國內各大民爆公司不斷興建民爆庫房，以保證民爆物品能及時供應。一般民爆庫房?jī)?nèi)設有炸藥庫與雷管庫，而民爆物品屬于易燃易爆危險品，因此民爆庫房被納入一類防雷建筑物。往往此類建筑建設在人煙稀少的坡地，雷擊概率是洼地的幾倍甚至幾十倍。一直以來民爆庫房的防雷保護是庫房安全的頭等大事，隨著國家防雷規范的進步，我們應對民爆庫房的防雷有新的認識并嚴格執行相關的防雷標準。


一、民爆庫房有哪些雷電風險


1.  直擊雷危害

        民爆庫房多為磚混結構，遭受直擊雷襲擊時，閃電中的電壓高達幾萬伏至十億伏，極易導致建筑物受損引起危害，并產生機械效應或熱效應和電火花，使產生燃燒和爆炸的危險。

2.  感應雷危害

       雷電放電時，對庫房?jī)?nèi)的金屬防爆箱、金屬門窗、鐵柵、金屬防鼠網等金屬導體產生靜電感應和電磁感應，并形成電位差使金屬導體之間產生火花從而引起爆炸事故。庫區內監控設施，門衛室用電線路均會受到感應雷的威脅。

3．雷電波侵入危害

        雷電波侵入是指直擊雷、感應雷沿架空線路或者管道等金屬的引入線引入庫房?jī)?nèi)，發生閃擊放電產生電火花而造成爆炸、燃燒等事故。

4．靜電的危害

        雖然靜電的電量雖然不大，但是，其電壓卻很高，因而容易發生放電，產生靜電火花，極易引起燃燒、爆炸。

        綜上所述，小型雷管炸藥庫的雷電危害方式主要有以上四種，不論哪一種都會產生電火花而產生爆炸和燃燒的危險。


二、實例說明如何有效采取防雷保護措施


        任何理論都應建立在實踐之上，高于實踐又不脫離實踐，否則其理論毫無意義。下面筆者以真實案例進行說明，把相關防雷技術理論與案例結合，從而讓讀者對炸藥庫房的防雷有新的認識。

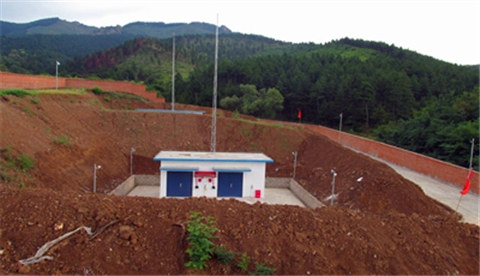

       四川天宏爆破工程有限公司于四川省仁壽縣高家鎮戰勝村興建一處小型民爆倉庫，內設有三處5噸炸藥庫房，一處20000發雷管庫房。該倉庫位于山坡上，屬于雷電高發區。經查詢，該地區年平均雷暴日為35.1天。倉庫所在位置相對高處的土壤層較淺約為30CM，相對低處的土壤層較厚約為2米。根據現場情況，下面就上述提到的四大風險一 一設計防雷保護。

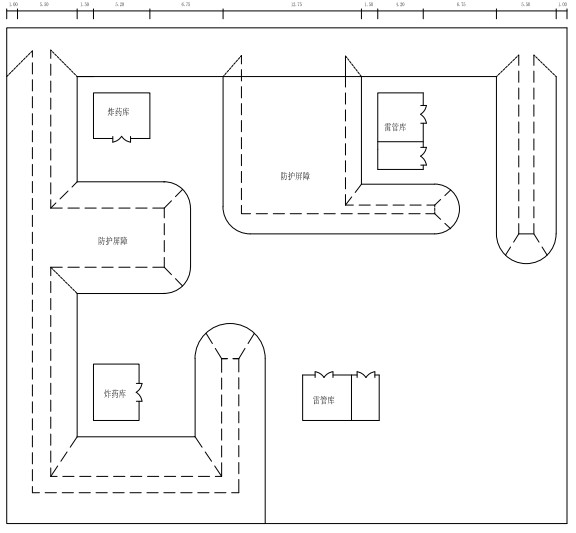

炸藥庫平面圖

1 直擊雷防護

        直擊雷是指雷電直接擊中建筑物造成建筑物損壞，并產生火花。接閃器能有效攔截可能擊中建筑物的雷電波，為了使接閃器對雷電進行有效攔截，需要嚴格按照防雷標準設置避雷針的位置和高度。通常我們運用滾球法來計算出避雷針的高度。
        炸藥庫長8米，寬5米，高3米；滾球半徑R=30;避雷針安裝位置距離庫房3米，避雷針有效保護半徑不小于9米。
        利用避雷針保護半徑公式：

        已知：r=9 ，hr=30， hx=3
        計算得出 h=9.65
        因此避雷針的高度應設置為10米高。
        運用此公式同樣可以計算出其余庫房避雷針的高度。

        根據防雷標準《建筑物防雷設計規范》 GB50057-2010，直接雷的接地電阻值應小于10歐姆。在常用的接地材料中， 我們選取比較經濟的熱鍍鋅角鋼做為垂直接地體，熱鍍鋅扁鋼做為水平接地體，在距離庫房3米遠的位置做接地網，并將所有避雷針連接至地網。從而做到有效防護直擊雷。

2.  感應雷防護

        前面了解了感應雷的產生條件，我們便可以對感應雷做出有效的防護措施，具體措施為：
        在雷管庫和炸藥庫屋面上設置明式避雷帶，并分別設置兩組引下線接地作為雷電感應的防護措施。其接地裝置與避雷針的接地裝置嚴格分開，并滿足“地中距離 Sel≥0.4Ri且不得小于3米”的要求。這樣不僅可以大大削弱雷擊避雷針時在庫房?jī)?nèi)的金屬防爆箱、金屬門窗、鐵柵、金屬防鼠網等金屬導體產生的感應電動勢，而且還能避免因避雷針保護范圍失效引起的繞擊。

        庫房?jī)?nèi)的金屬防爆箱、金屬門窗、鐵柵、金屬防鼠網等金屬均應作等電位連接技術處理，進行嚴格接地，并與外部屋面避雷帶共用同一個接地裝置，防止反擊的危險。

3.  雷電波入侵的防護

       因?yàn)閹?kù)房周?chē)鷽](méi)有架空線路，也沒有金屬管道引入到庫房?jī)?nèi)，因此在這個案例中，可以不用采取措施。

4.  靜電防護

        靜電是通過摩擦引起電荷的重新分布而形成的。炸藥庫屬于靜電引燃（爆）危險場所，靜電的危害不容忽視。因此我們需要再庫房門口設置釋放靜電的裝置，即人體靜電釋放儀，操作人員在進入庫房之前，只需觸摸靜電釋放儀便可釋放人體靜電。同時工作人員在對雷管炸藥進行裝卸、儲存等操作時應輕拿輕放，盡量減少碰撞；庫房?jī)?nèi)的所有屬靜電導體的物體必須接地，并與防雷電感應共用同一接地裝置；工作人員應穿無靜電點燃危險的工作服和防靜電（導電）鞋，以防止人體帶電；禁止在庫房?jī)?nèi)穿脫衣服、帽子或類似物；在庫房門前設置靜電樁，工作人員進入庫房前應有效接觸靜電樁以消除人體身上所帶的靜電，靜電樁的接地裝置也與防雷電感應接地裝置共用。

        綜上所述，一套完整的炸藥庫防雷方案應該按嚴格按照以上所述措施進行安裝施工，下圖為完整防雷平面圖供讀者參考：

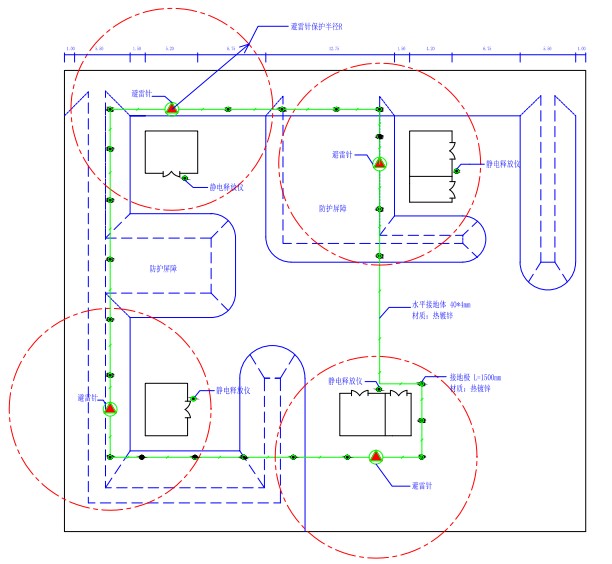

防雷接地平面圖
