酒罐群避雷針設計淺談

摘要：本文通過運用目前國內公認的避雷針保護半徑計算方法--滾球法，對酒罐群的避雷針設計提供相應的理論依據及數據支持。

關鍵詞：酒罐群防雷、避雷針、避雷針保護半徑、等高避雷針設計、滾球法

前 言

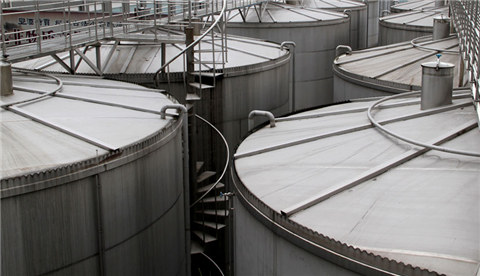

    國內酒廠眾多，廠內均設有酒罐區，酒罐區內設有若干獨立酒罐，這些酒罐并在一起形成大大小小的酒罐群。酒屬于易燃易爆液體，因此生產廠家對酒罐群的防火防爆措施往往做的非常仔細到位，而對酒罐的防雷往往被忽視，或并沒有按照專業的防雷技術來對酒罐群采取防雷措施。本文將通過舉例來闡述如何對酒罐群進行直接雷的防護，通俗來講就是如何設計避雷針才能保護酒罐群不受雷擊。



    雷擊總是伴隨著火光，遭受雷擊后的物體通常有被燒焦的現象，是因為當雷電直接擊在建筑物上，強大的雷電流使建筑物水份受熱汽化膨脹，從而產生很大的機械力，它可能在數微秒之內產生數萬伏乃至數拾萬伏的高壓，產生火花放電，轉化為巨大的熱能和機械能，直接摧毀建筑物、設備，導致建筑物燃燒或爆炸，從而造成火災或人身傷亡。
    國內出現過的酒罐被雷擊后發生火災的例子就有： 2010年8月24日位于連云港市贛榆縣環城西路的易達酒業有限公司廠內，一個酒精儲存罐遭雷擊發生爆炸，繼而引燃了附近的4個酒精儲存罐和一輛酒精槽罐車，幸運的是事故沒有造成人員傷亡。2012年8月6日15時35分，湛江市遂溪縣洋清鎮某酒精有限公司酒精罐遭雷擊引發大火。

二、避雷針的運用

    現代避雷針（接閃器）由富蘭克林在1749年發明。運用至今已經衍生出各種形式的避雷針，但其原理仍然不變。避雷針是通過接閃，泄流這兩個過程來實現防雷的。當雷云放電接近地面時它使地面電場發生畸變。在避雷針的頂端，形成局部電場集中的空間，以影響雷電先導放電的發展方向，引導雷電向避雷針放電，再通過接地引下線和接地裝置將雷電流引入大地，從而使被保護物體免遭雷擊。

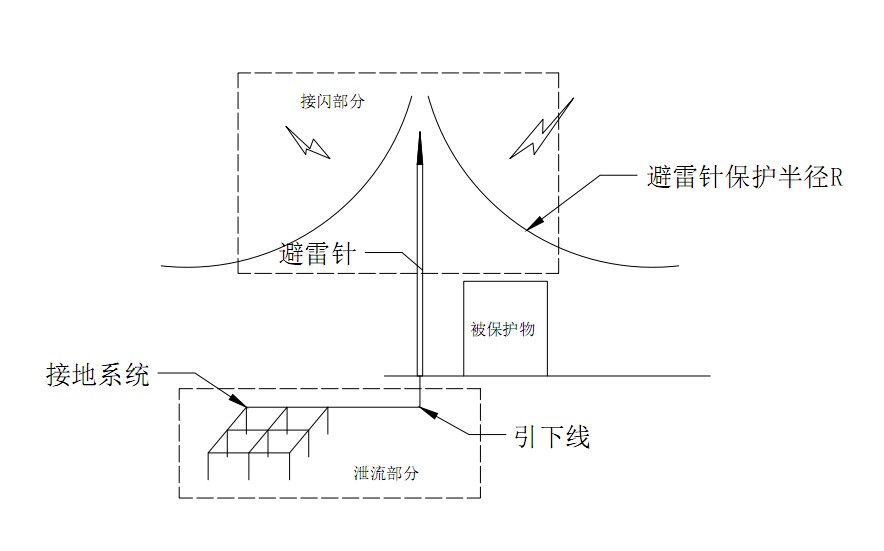

避雷針原理示意圖

三、 酒罐群的避雷針設計

    在了解避雷針的原理后，下面我們以實際例子來說明如何設計避雷針來保護酒罐群免遭雷擊。
四川省文君井酒業集團有限公司廠區內一酒罐區長120米，寬50米，酒罐高度12米。為了保護酒罐，我們通過一系列計算來得出合理的避雷針設計方案。
    由于罐區面積比較大，而且罐區內不能設置避雷針，因此由單支避雷針來保護酒罐缺乏理論依據，不現實?，F(xiàn)在我們采用2-6支等高避雷針來計算出避雷針的高度及保護范圍。

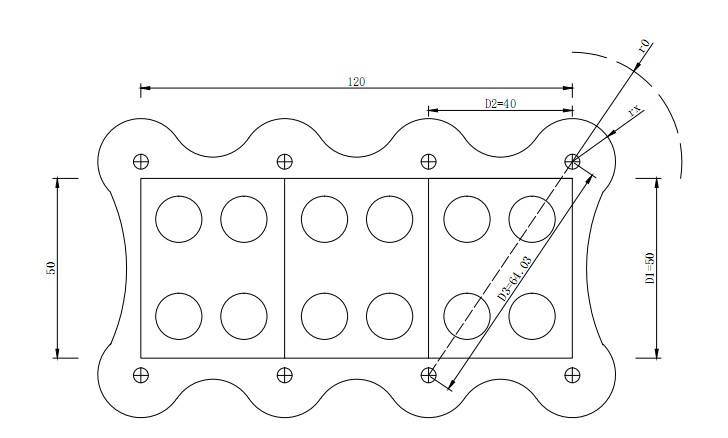

    首先我們把酒罐區劃分為3個長度為40米，寬50米的矩形區域，只要計算出其中一個區域的保護范圍就能推算出整個區域的保護范圍。

已知：
    長(D1)=50米，寬(D2)=40米，高=12米，對角距離球半徑hr=45
    求避雷針高度h
依據四支等高避雷針保護半徑計算公式

    因此公式成立，所以避雷針的高度應設計為25.38米，實際應用中應設計30米高避雷針。

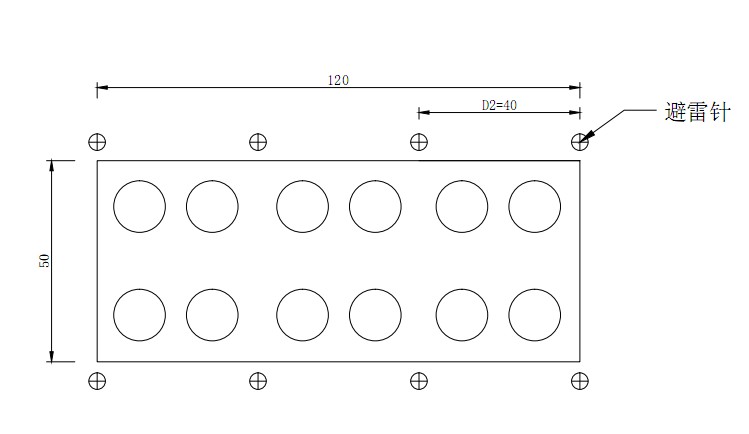

    由數據得出，一個區域應設置4支30米高的避雷針，三個區域則應設計8支30米高避雷針方可有效保護酒罐群。避雷針設置示意圖如下

四、 設計依據

1、《建筑物電子信息系統防雷技術規范》 GB50343-2004
2、《建筑物防雷設計規范》                      GB50057-2010
3、《供配電系統設計規范》                      GB50052-95
4、《加油加氣站設計與施工規范》           GB50156-2012




成都藍創安防設備有限公司

2016年1月4日
