工廠綜合防雷解決方案

    眾所周知，雷電具有極大的破壞性，其電壓高達數百萬伏，瞬間電流可高達數十萬安培。雷擊所造成的破壞性后果體現于下列三種層次：①設備損壞，人員傷亡；②設備或元器件壽命降低；③傳輸或儲存的信號、數據（模擬或數字）受到干擾或丟失，甚至使電子設備產生誤動作而暫時癱瘓或整個系統停頓。目前，世界上各種建筑、設施大多數仍在使用傳統的避雷針防雷。用避雷針防止直接雷擊實踐證明是經濟和有效的。


    外部防雷包括避雷針、引下線、接地極等等，其主要的功能是為了確保建筑物免受直擊雷的侵襲，將可能擊中建筑物的雷電通過避雷針、引下線等，泄放入大地。

     內部防雷系統是為保護建筑物內部的設備以及人員的安全而設置的。通過在需要保護設備的前端安裝合適的避雷器，使設備、線路與大地形成一個有條件的等電位體。將可能進入的雷電流阻攔在外，將因雷擊而使內部設施所感應到的雷電流得以安全泄放入地，確保后接設備的安全。

     避雷帶、引下線和接地等構成的外部防雷系統，主要是為了保護電子設備本體免受雷擊引起的火災事故及人身安全事故，而內部防雷系統則是防止感應雷和其他形式的過電壓侵入設備造成損壞，這是外部防雷系統無法保證的。

     實施措施

     由于工廠處于較為空曠的地方，且設備較多，易受直擊雷的襲擊。所以整體防雷設計較為安全。

 一、外部防雷

      宜利用避雷帶與避雷小針相結合組成接閃器系統。避雷帶采用熱鍍鋅圓鋼Φ12，由間距為 1米，高為0.15米的支持卡固定于屋面、墻壁及樓梯頂上，同時在屋面陽角處及梯屋頂四角上另加設Φ16，高 0.5米的避雷小針，并在屋面加設不少于符合防雷分類規定的避雷網格。這樣的設置，既美觀大方，又經濟實惠，而且實踐也證明防雷效果非常理想。

二、內部防雷

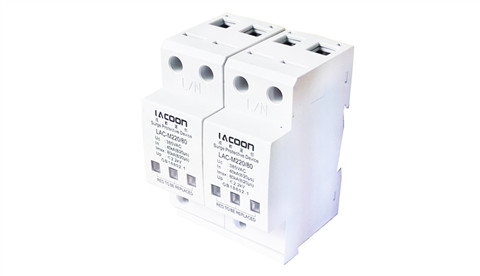

     1、 在工廠配電房總電源開關處并聯安裝上lacoon公司的第一級LAC-M380/100 三相電源防雷器，初級保護工廠用電安全。其技術參數：最高防雷擊電流Iimp=100KA（8/20）、響應時間tA≤25 ns 。

     2、 在各幢建筑物（如辦公樓、生產廠房、門衛室）總電源配電箱（或配電柜）處安裝上lacoon公司的第二級LAC-M380/60三相電源防雷器。保護二級設備免受雷擊。其技術參數：最高防雷擊電流Iimp=40KA（8/20）、響應時間tA≤25 ns 。

      3、 在計算機機房配電箱處安裝上lacoon公司的第三級LAC-M380/40三相電源防雷器。保護機房設備免受雷擊。其技術參數：最高防雷擊電流Iimp=40KA（8/20）、響應時間tA≤25 ns 。
