大崗山水電站GNSS山體滑坡監測系統防雷接地工程

---

項目名稱：大崗山水電站GNSS設備防雷工程

工程地點：四川 雅安
竣工時間：2018年

---

方案設計說明（節選）：
3.1 現場勘測
根據現場土質環境，確定地網布設位置，如避雷針周圍砂石較多，土壤電阻率過高，應就近尋找土壤相對較好的地方進行布設，地網布設位置距離避雷針的距離不宜超過100米。
3.2 地溝開挖
地溝開挖深度應大于60CM，當?shù)鼐W(wǎng)布設在山坡時，可根據現場環境調整開挖深度。地溝可呈環形狀，也可呈射線狀，根據實地情況采用合適的地溝形狀。

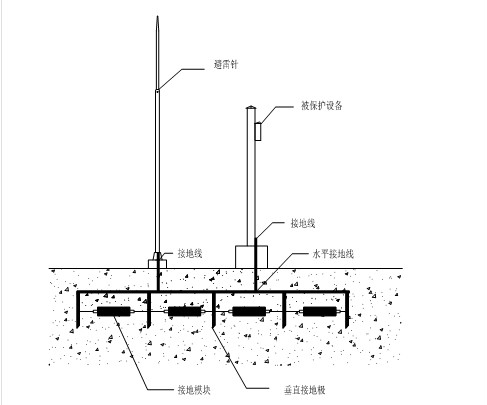

3.3 接地裝置
本次施工采用了鍍鋅角鋼接地極L=1500mm，鍍鋅圓鋼接地極L=1000mm,石墨接地體、鍍鋅接地絞線。接地極人工打入溝底，間距2米，石墨接地體挖深坑埋設，間距4米。
。。。。。。
