都江堰別墅防雷

---

項目名稱：別墅防雷
工程地點：四川 都江堰
竣工時間：2017年

別墅的防雷保護分為直擊雷保護和感應雷保護。

1、防直擊雷措施

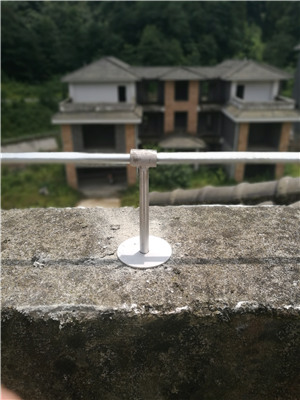

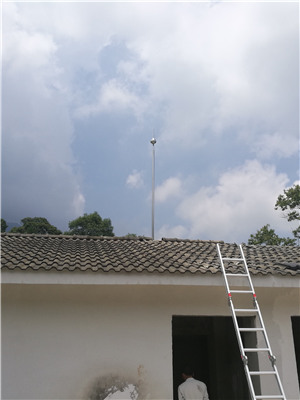

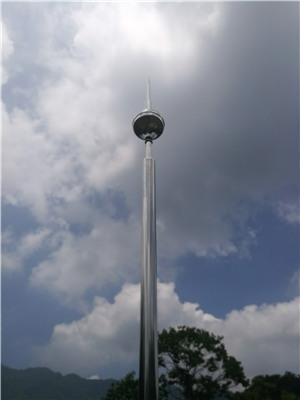

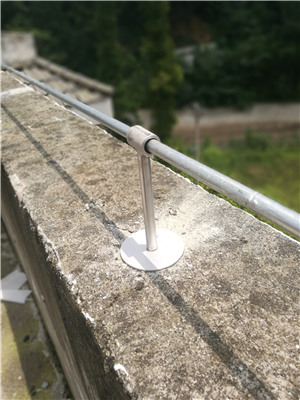

   ①、避雷針、接閃帶：在建筑物樓頂安裝避雷短針和避雷帶綜合的方式進行直接雷擊拉截，為了考慮美觀，避雷帶采取暗敷的方式安裝。采用建筑物柱內主筋從基礎至天面通長焊接作為防雷引下線。

   ②、防雷接地：接地電阻要求小于或等于10Ω(沖擊接地電阻需考慮實地土壤電阻率)。根據該區域的土壤性質，建筑物的接地裝置采取基礎接地裝置外加人工地極的方式設計。人工地極在基礎以下設置，即在工地做好墊土層定好柱位時，在每個外圍柱子旁打入一根角鋼，該角鋼與柱子主筋可靠焊接，并用40*4鍍鋅扁鋼將所有角鋼焊接連通。另在單體別墅基礎兩邊地面±0.00以下30cm處各預留一根40*4鍍鋅扁鋼，用于與左右別墅接地裝置等電位連接，即能實現減小接地電陰亦能消除因?yàn)閮傻鼐W(wǎng)距離不夠而產生地電位反擊現象。

   ③、等電位連接：在總配電房內敷設一圈40*4鍍鋅扁鋼接地匯流排，并與室外地網等電位連接。



2、防感應雷措施

    ①、對整個別墅區的總電源進行第一級雷電過電壓保護，即在總配電房內裝一級電涌保護器SPD，雷電通流量不小于12KA（8/20us），并與配電房內接地裝置連接。

    ②、對每個單位分電源進行第二級雷電分流，即在配電房內各分電源處安裝一個模塊式電涌保護器SPD，雷電通流量不小于60KA（8/20us），并與配電房內接地裝置連接。

    ③、在每個單體建筑電源進行第三級雷電分流，即在電源入戶處適于安裝位置安裝一個電涌保護器SPD，雷電通流量不小于30KA（8/20us），并與室內接地預埋件連接。

---

---
