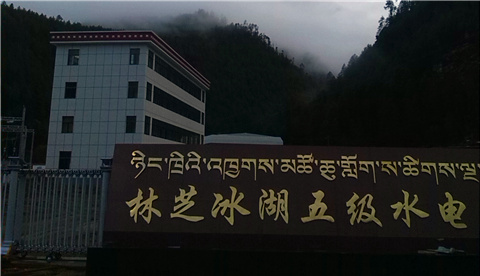

林芝冰湖五級水電站

---



    2015年1月，我公司接到億業水電投資集團邀請，前往西藏林芝勘察林芝冰湖五級水電站接地網實情。我公司人員抵達林芝冰湖五級電站現場后，得到億業集團公司的熱情接待。經我公司人員對現場情況詳細了解后，深感這將是一項艱巨的任務。
     電站修建已經接近尾聲，預計一個月之內開始發電。但電站的保護接地地阻值經林芝防雷中心測試高達50歐姆。而這一接地電阻值與電站要求的接地阻值相去甚遠，鑒于此，億業集團公司為了降低接地電阻值到1歐姆以下，經多方商討，于2015年2月份與我公司簽訂了協議：1歐姆接地網工程。就此，我公司展開了為期一個月的艱苦戰斗，最終將接地電阻值成功降低到0.87歐姆。
基本方案

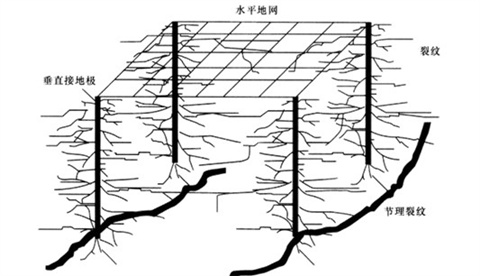

    林芝地區土質情況極為復雜，電站地平以下約15米為砂石層，約15到20米為流沙層，完全沒有土壤。經實際勘測，地平以下12米位置有地下水。鑒于此地質情況，我公工程部集體出謀劃策，幾經討論，最終敲定一套切合實際的技術方案：深井接地法、換土法結合使用

截取部分方案詳情：

第四章 深井接地施工方案



1. 用地質鉆機按設計圖紙設計部位進行鉆孔。

設計深井20米，直徑110mm，施工采用XY-100型地勘鉆機施工。用直徑130mm開孔到一定深度，以后用直徑110mm鉆井到20米。為了保證深井接地極的安裝，必須將深度做到大于等于20米，特殊地質情況，須加深，以保證達到或者超過設計要求，圓滿解決深井接地需求。

該項目可采用1臺XY-100地勘鉆機，結構緊湊，穩定性好，機械傳動功率損失較少，能確保成井的質量和鉆井的垂直度。地勘鉆機鉆孔必須遵守相關地勘鉆井安全規程。



2．安裝接地極

在深孔底部放入4-6cm厚的泥土，再鋪墊1cm專用低阻回填料。在安裝接地棒時，每下放3m時用專用卡具卡住接地棒，將連接管套入接地棒端部螺紋并旋緊，再將一根接地棒與連接管對接旋緊后繼續向下沉放，直到規定深度。在安裝連接管之前，每個連接螺紋抺一層導電膠，當連接管及接地棒旋緊后再噴涂一層銀粉漆于連接管及螺紋部位。

3．接地極端部引線焊接

當接地極基本沉放完畢前，用裸銅絞線與接地棒端部焊接，焊接采用直熱式放熱熔焊工藝進行。

直熱式放熱熔焊工藝（泰卡　威特工藝）原理：

3CuO+2Al→3Cu+Al2O3+△Q。

4.低電阻回填料填充

當引線焊接完畢后，將接地極沉放到底，然后將鉆孔內全部用低阻回填料填滿填實，無懸空現象。

5．裸銅絞線敷設及連接

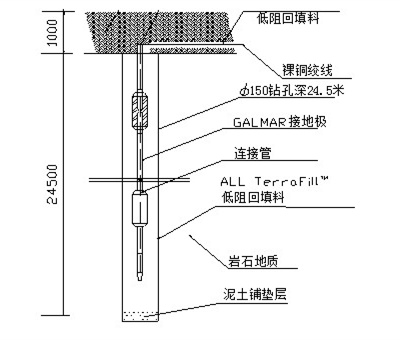

將所有接地極用裸銅絞線可靠連接起來，并與全廠接地網連接。所有裸銅絞線經過巖石地段開挖成斷面為0.4×0.4米的溝槽。槽底鋪墊0.2米深泥土并夯實，然后敷設裸銅絞線。絞線與接地極地網采放熱焊接工藝進行焊接。焊接完畢后在絞線上方鋪放大于30mm厚的低阻回填料，最后用泥土將溝槽填平夯實。如遇到上方有砼澆筑時，將溝槽頂部鋪放砂礫石再澆筑。施工簡圖如下：

---

---

現場圖片：

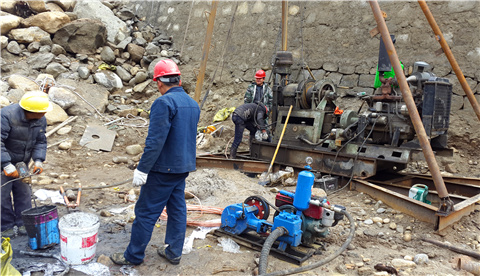

深井接地施工

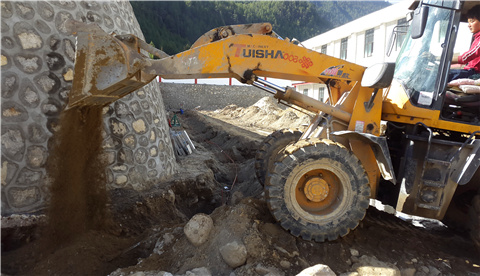

換土施工

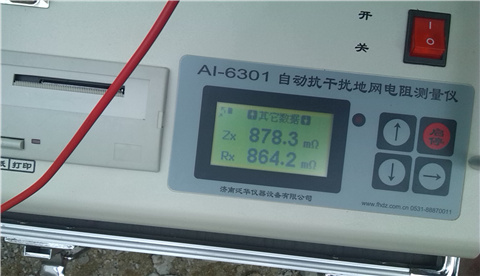

測試結果
